门禁系统>>>门禁控制器>>>四门控制器:GW604(云版) |
|
| |
产品名称：四门控制器 |
产品型号：GW604 |
| 四门控制器(2022版新款）：GW604是干为公司推出的第六代门禁系列,TCP客户端模式直接上云,功能强大 |
|
| 产品名称 |

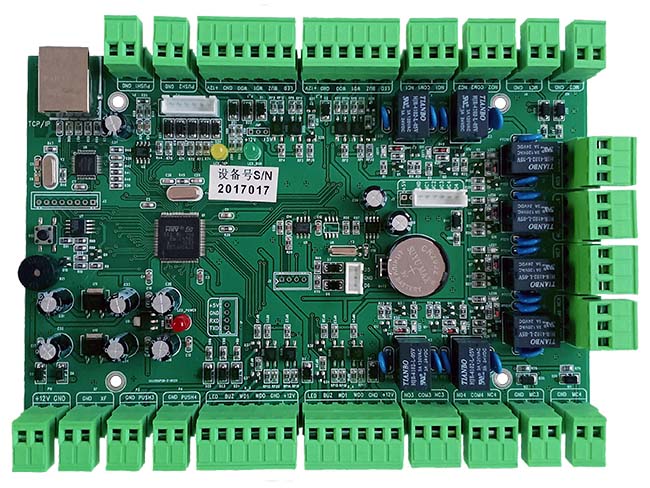

四门控制板(云版 物联网IoT) |

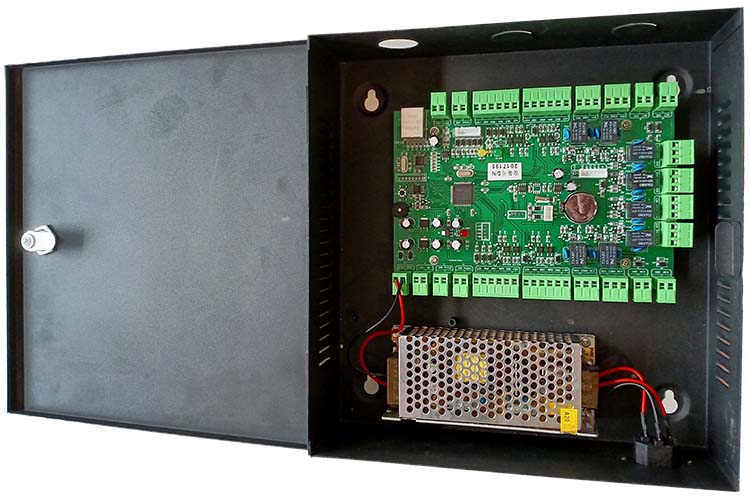

四门控制器(电源机箱) |
| 产品图片 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
长190mm×宽125mm |
278 mm ×266 mm× 76 mm |
| 产品型号 |
GW601 |
JX08 |
|
| |
网络四门控制器,采用国产中科芯CKS(或美国STM公司)32位ARM7主控单片机,进门或出门刷卡/出门按钮开门,控制一个门的门锁,内部运行RTOS实时操作系统和FAMS2存储管理系统. |
| 多种通讯(包括TCP服务器,TCP客户端,UDP,RS485总线等上行通讯),TCP/IP以太网/局域网,支持自建云服务器平台,自有的MAC地址和序列号管理,永不冲突. |
| 全面支持读卡器\指纹\人脸\指静脉\RS485识读设备的混合接入.支持各种 Wiegand 26/34读卡器,Wiegand 接口提供声光响应输出,同时支持下行RS485格式读卡器. |
| 开放式设计,兼容性强,可以和市场上各种品牌的读卡器和门锁配套使用. |
| 配套门禁管理软件,配置机箱12V/10A开关电源. |
| 可为集成商\工程商提供OEM贴牌; |
| 可为门禁项目提供个性化ODM定制功能开发; |
| 开放SDK开发包,提供二次开发接口协议. |
| |
| |
●功能描述 |
| |
| 支持刷卡开门\卡+密码\密码开门\门常开\门常闭\管理卡开门\首卡启动\多卡开门\按钮开门\远程开门等多种方式. |
| 支持多种告警,并可分别设置是否启用:消防联动,门开超时,非法闯入,断电告警等. |
| 事件记录和告警记录实时主动上传,具有脱机工作模式,电子地图等功能. |
| 支持防潜返,区域反潜回,支持四门互锁可设 或 多门互锁. |
| 内部运行FREE RTOS实时操作系统和FAMS2存储管理系统,按照工业级技术要求设计的高性能门禁控制器. |
| 门禁控制器不但拥有常用的门禁功能,例如:脱机运行\实时监控\照片显示\海量存储\灵活的权限设置\远程开门\多用户管理\批量和少量快速设置\方便查询\报表统计格式修改和打印\输出到Excel文件\卡＋密码\门长时间未关闭报警\非法卡刷卡报警\管理卡开门\非法闯入报警\定时开门. |
| 内设看门狗SP708SEN电路,增加看门狗喂狗频率,防死机. |
| 强大的数据处理能力,快速的响应速度,在已存储10万张卡的基础上判断有无开门权限及做出开门响应时间小于0.1S. |
| 支持 TCP/IP\3G/4G\RS485联网方式\有线与无线(WIFI)可自动切换,控制器支持百台到上千台设备组网,满足大楼多门点的管理数量要求. |
| 上行TCP/IP(同时支持TCP服务器\TCP客户端和UDP)和RS485组网,下行Wiegand和RS485读卡器双通讯接口. |
| 通讯接口丰富,RJ45端口,W5100S-L-MAC/PHY硬件提供4路SOCKET,连接多个平台,C/S架构和B/S架构并存,可以本地网管理,也可以建立物联网云平台管理门禁梯控板;上行TCP通讯模式有:TCP服务器,UDP模式,MQTT,HTTP,TCP客户端通讯等等.可扩展RS485总线,ISP,TTL,RS232串口,PLC总线编程,MODBUS协议,可对设备底层程序实现升级. |
| 工业级设计,RS485总线三重防雷\防静电\可抵抗强干扰,高可靠性. |
| 内置时钟支持NTP自动校时和远程中心校时. |
| 消防联动,接入消防平台,当有火警时门就全开;或者门禁管理平台消防模块接到火警信号时,远程打开所有的门. |
| 自带电气组,配置机箱12V/10A开关电源. |
| |
●技术参数 |
1\配置丰富:RJ45网络通讯4路,RS485通讯2路,TTL(RX,TX)2路,可扩展RS232\RS422\CAN\ISP\IIC等等;输入INPUT共17路:出门按钮4路,消防联动1路,门磁检测4路,红外报警4路,可扩展防撬报警等输入3路;WG读卡器4套声光响应输出(声音BUZ和光亮LED响应三极管输出2*4=8路),RS485读卡器进出8个;八路输出OUT:电锁继电器4路,报警继电器4路.
2\可存储10万持卡人信息,脱机存储10万条历史记录.
3\工作环境:温度:<60℃;湿度:10%~95%R.H;额定电压:DC12V;额定电流:<0.2A;额定功率:≤5W;
4\机箱:外形尺寸:278mm×266mm×82mm;颜色:黑色;重量:约3000克;
5\四门主板:外形尺寸:长190mm×宽125mm;颜色:绿色;重量:约280克.
5\双门主板:外形尺寸:长185mm×宽120mm;颜色:绿色;重量:约280克.
5\单门主板:外形尺寸:长160mm×宽115mm;颜色:黑色;重量:约200克.
6\装箱双定位孔:130mm*93 mm或148mm*92 mm |
| |
配套门禁管理软件 |
脱机运行\实时监控\照片显示\海量存储\灵活的权限设置\远程开门\多用户管理\批量和少量快速设置\方便查询\报表统计格式修改和打印输出到Excel文件\卡＋密码\门长时间未关闭报警\非法卡刷卡报警\管理卡开门\非法闯入报警\定时开门\电子地图等功能.
配套软件:简体中文门禁管理软件,还可赠送正常班和多班次倒班考勤管理软件.
配套软件可支持的数据库:单机版Access和网络版SQL. |
| |
| 九年来,GW干为一致秉承和坚持专业化经营理念,我们一直朴素而执着地认为,"与其什么都做,不如把门禁做好!",将全部的资金\技术和人才优势集中在门禁控制器\门禁管理软件\门禁读卡器等门禁系统关键组件上,并确保各个组件的稳定性\安全性\便捷性和先进性. |
| GW系列门禁在保持功能越来越强大的同时,我们致力于通过我们的技术领先和从客户角度出发的设计思想,更大程度地降低工程商的在配置\销售\安装\使用\维护和培训上的成本,使得操作更加便捷化和人性化.我们在该领域的9年的成熟经验和数万个系统在世界各地稳定地运行是您的信心保证. |
| |

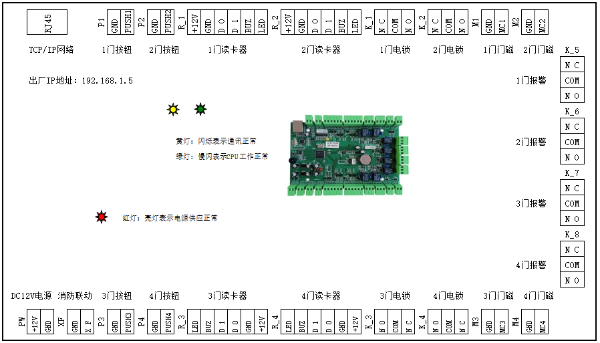

四门控制器接线图 |
| |
| |

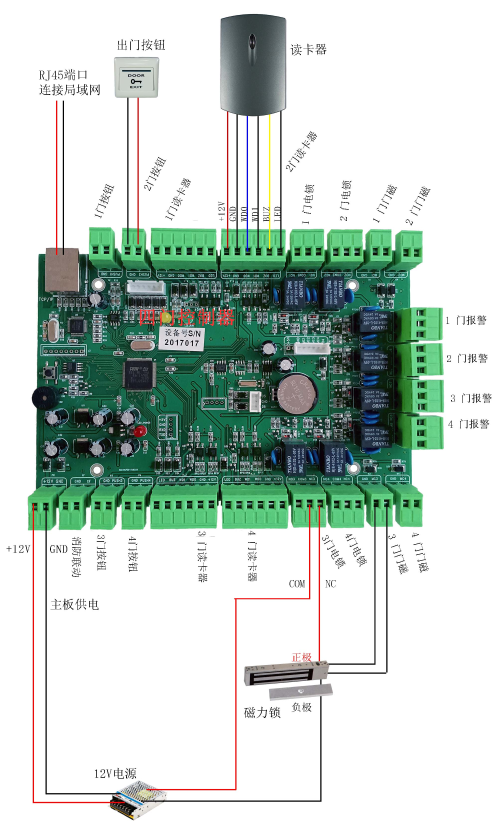

| 门禁系统示意图 |
 |
| |
| |
| |
机箱包装图片 |
| |
| 产品名称 |
机箱内包装 |
纸箱外包装 |

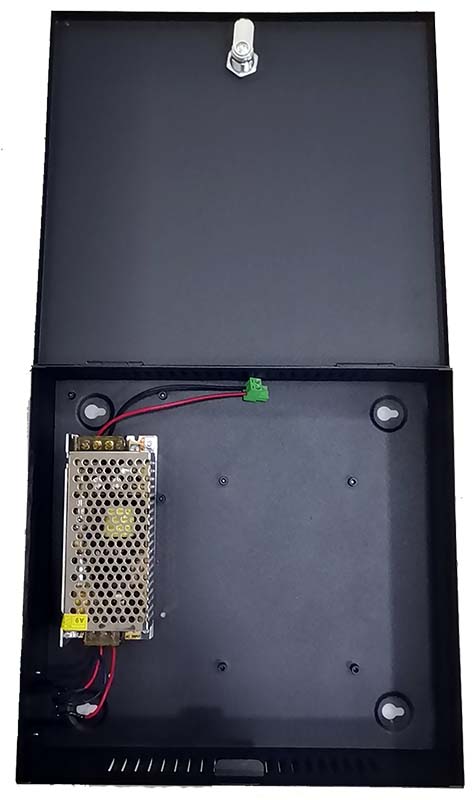

门禁控制器内置电源 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 产品型号 |
|
|
|
| |
|
|
|
|
| |
| |
|
| |
|
