>>>>电梯控制管理系统>>>>联网型电梯控制管理系统:GW616

联网型电梯控制管理系统
系统简介

白名单管理,用户卡需要发卡授权,可以设置电梯号,控制楼层和有效期等信息
电梯控制器使用标准的工业串口通信,通信距离可达1200米,每个总线可以接255台设备,或者使用TCP/IP通讯,
可以和其它的设备安装在同一个系统中,集中管理。
电梯控制管理系统,电梯控制设备,系统管理中心
电梯控制设备,主要是电梯控制器,分控器,机箱,梯控读卡器,IC卡
系统管理中心,主要是电梯管理软件,加密狗,发卡器
其他可选设备还有,访客控制板(对讲联动),RS485通讯器,485HUB集中管理器

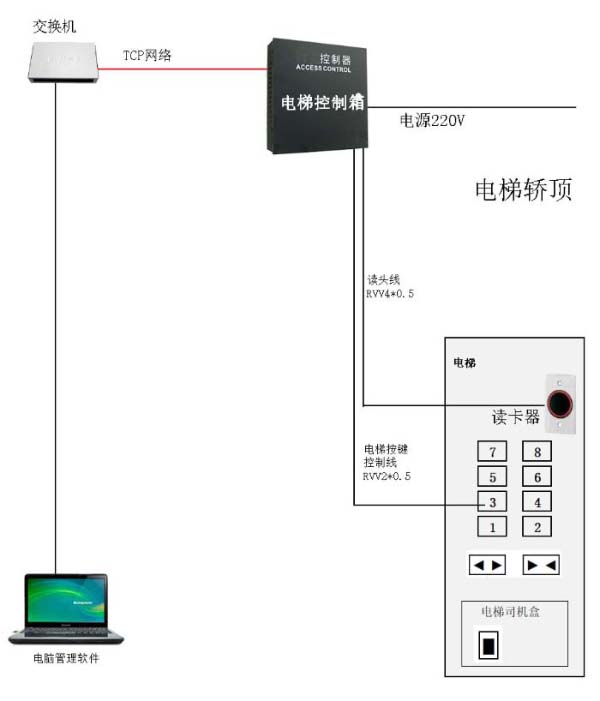

联网电控控制系统结构示意图



每块电梯门禁控制器可以控制16层楼,增加控制板可以控制更多楼层,可加3块控制板,即可控制器16+3*16=64层楼,更多楼层控制可定制。
可与对讲联动


主要设备介绍


产品名称:电梯门禁控制器
产品型号:SW616

产品名称 电梯主控制器 电梯主控制器 电梯扩展板
产品型号 SW616R SW616T SW616KZ
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 190mm * 125mm 190mm * 125mm 190mm * 125mm
通讯方式 RS485联网 TCP/IP网络 与主控RS485联网

产品名称 电梯主控制器 电梯主控制器 电梯扩展板
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
产品型号 SW616R SW616T SW616KZ
通讯方式 RS485联网 TCP/IP网络 与主控RS485联网

电源机箱

产品名称
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图


设备特性

  • 标准 485(波特率9600)通讯,或者TCP/IP通讯。
  • 大容量Flash芯片,25000卡信息,50000记录;
  • 16个输入,16个输出。
  • 每个主板可以接3个扩展板,达到64个输入,64个输出。
  • 每个输入可以定义为门磁或者按钮输入。
  • 输出可以定义为常开或者常闭。
  • 开门时区设置多达 16 组,且可以分别设定对应的多种开门方式,如卡、卡+密码、密码、双卡、首卡开门等。
  • 支持多个报警事件的报警输出,如无效卡、无效时间、门报警、门开超时等。
  • 支持远程操作开关门、远程开关。
  • 支持实时状态显示
  • 支持2个weigend读卡器,自动适应26、34、37协议。
  • 支持485门禁、tcp/ip控制器混合安装

主要参数表
项   电梯控制器
存储器 512K Flash
WG读卡器 读写第7扇区
卡信息 设置用户的有效期,允许电梯号和楼层
输出接口 16个  可以配置为常开或者常闭
输入接口 16个  可配置为门磁或者按钮
扩展 支持3个扩展板 达到64个输入64个输出
通讯接口 RS485联网通讯 波特率9600,TCP/IP网络通讯
开放时区 16 个开放时间, 支持有效日期
开门时间 1-255秒
开门超时 1-255 秒
卡存储量 黑名单50000个
事件记录 50000
脱机运行 支持
假日 支持
远程开门 支持

电气特性
温度: <60℃
湿度: 10% ~ 95% R.H
电流 :90mA-120mA
额定电压: DC12V
额定电流: < 0.2A
额定功率: ≤5W
主板外形
尺寸:195mm×125mm
定位孔间距130mm X 93 mm
颜色:绿色
重量:约300克

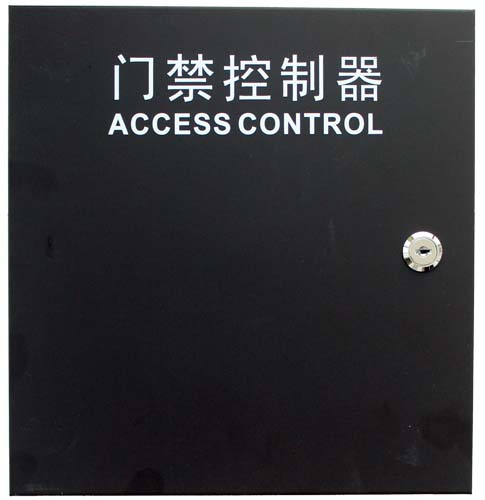

机箱外形
铁箱尺寸:278 mm ×266 mm× 76 mm
颜色:黑色磨砂
重量:约3000克
纸箱尺寸:320 * 280 * 110 mm

产品名称:联网 梯控读卡器

产品名称 梯控IC读卡器 梯控IC读卡器 梯控指纹读卡器
型号 RC6021 RC6022 RC6025
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 86*50*20mm 115*70*20mm 115*39*20mm
颜色
说明 不锈钢哑光面板,嵌入式安装 不锈钢哑光面板,嵌入式安装 不锈钢哑光面板,嵌入式安装

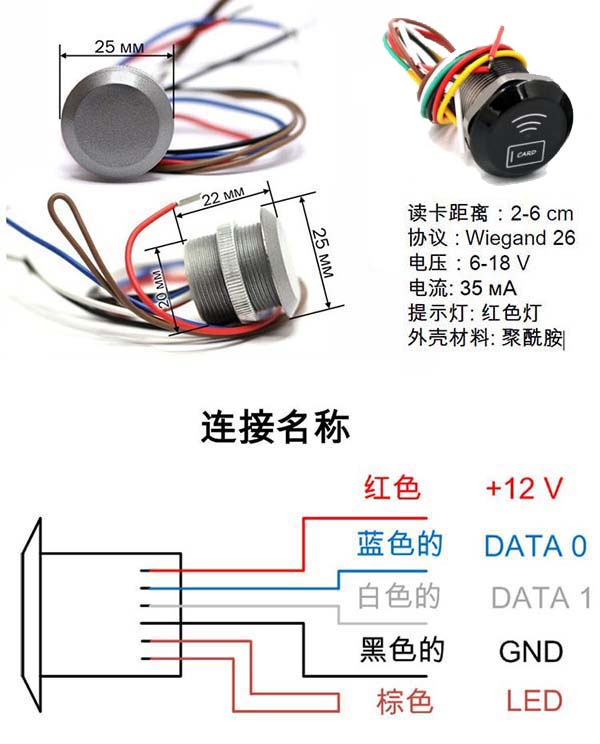

迷你型读卡器方便安装 1、工作电压: DC12V
2、读卡距离: 10 - 15 cm
3、读卡时间: 小于 0.1 秒
4、通讯格式: Wiegand26
5、无源,免接触,使用寿命长
6、颜色:珍珠黑 或 白色
7、读取ID卡或IC卡号
点击图片欣赏大图



产品名称
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图

技术参数
1、工作电压: DC12V
2、读卡距离: 10 - 15 cm
3、读卡时间: 小于 0.1 秒
4、通讯格式: Wiegand26
5、无源,免接触,使用寿命长
6、颜色:珍珠黑 或 白色
7、读取ID卡或IC卡号

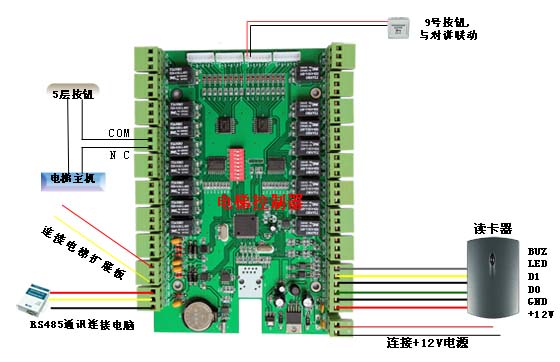

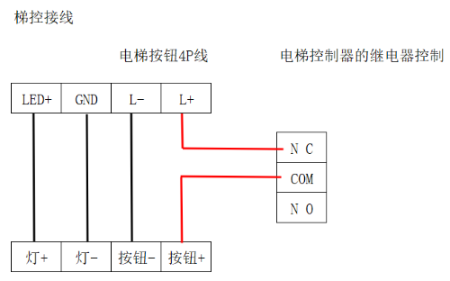

刷卡选层,楼层控制原理图

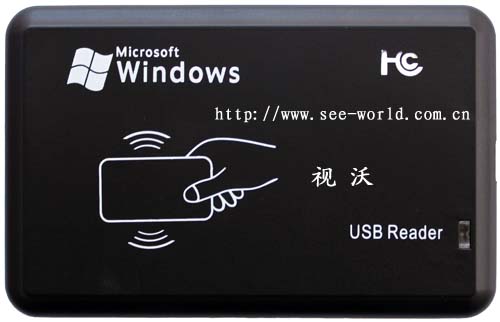

产品名称:发卡机
产品型号:FK2000C/D


点击图片欣赏大图

点击图片欣赏大图
门禁是读写IC卡第九扇区资料

Mifare可读写发卡器:
USB输出:
USB取电:
感应距离4~8cm

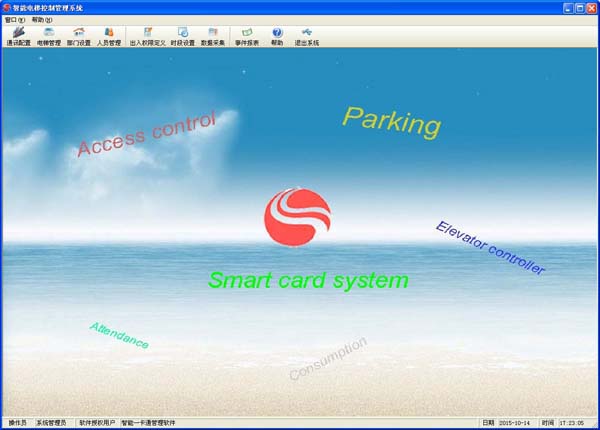

产品名称:梯控管理软件
软件型号:ELEVM6S

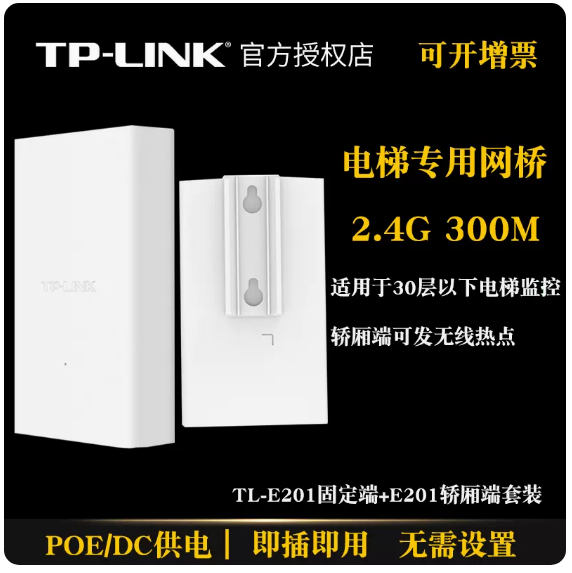

无线网桥

电梯控制器或人脸机等等设备,需要网络布线,电梯运行网线需要走随行电缆,我们可以架设无线网桥来解决,
电梯30层以下,或100层以下都可以,室外1-15公里也可以
产品名称

产品图片
  点击图片欣赏大图 点击图片欣赏大图
产品型号

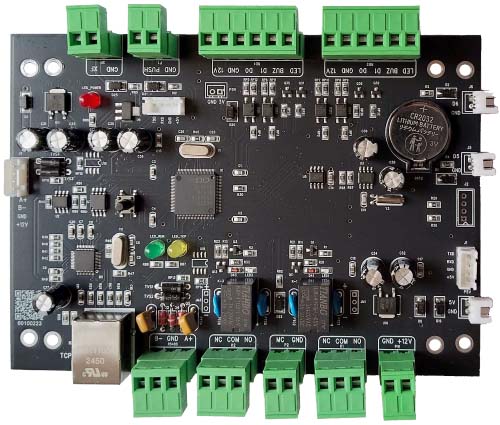

产品名称:访客控制器
产品型号:SW6191

产品名称
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
产品型号

访客控制器,对讲联动型电梯控制系统,对讲系统主机与电梯控制系统联动运行时使用,一般情况下需要定制开发,对讲厂家提供联动协议

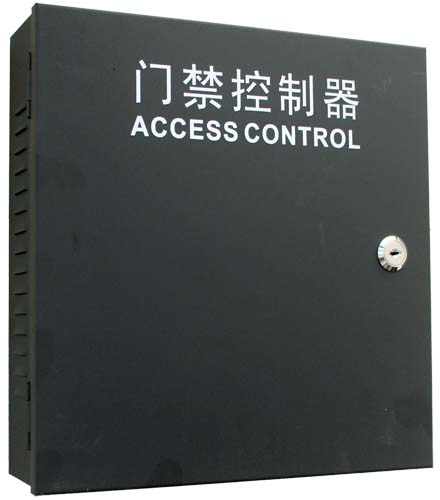

机箱包装图片

产品名称 机箱内包装 纸箱外包装 门禁控制器内置电源
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
产品型号
