门禁系统施工中 线材选用、布线及安装连线



布线接线注意事项

1、所有走线都必须套管, PVC管和镀锌管都可以,避免老鼠咬断线路引起故障。强烈建议:本系统的所有走线必须同220V强电线分开套管
2、虽然控制器具备了良好的防静电、防雷击、防漏电设计,请务必保证控制器机箱和交流电地线连接完善,且交流电地线真实接地。
3、建议您不要经常带电拔插接线端子,请务必拔下接线端子,再进行相应的焊接工作。
4、请勿擅自拆卸或者更换控制器的芯片,非专业的操作会导致控制器损毁。
5、不建议您擅自对接其他附加设备,所有非常规的操作,请务必先于我方工程师沟通。
6、用电方面,不要将控制器和其他大电流设备接在同一供电插座上。
7、读卡器、按钮的安装高度距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。
8、控制器建议安装在门内侧的天花板上或弱电井等便于维护的地点。
9、接线端子注意规范接线,不要裸露金属部分过长,以免引起短路和通讯故障。
10、线与线的连接,最好使用电烙铁焊接,拧接方式容易造成接触不良。


RS485联网门禁--网线选用及布线技巧

RS485网线:电脑到控制器,以及控制器与控制器之间的通讯线。建议使用4芯双绞屏蔽网线。线径在0.5平方毫米以上。
485总线是一种用于设备联网的经济型的传统的工业总线方式,通讯质量是需要根据施工经验进行测试和调试的,485总线虽然简单,但必须严格安装施工规范进行布线,RS485总线的布置与RS485的通讯质量非常重要。
对于大型门禁系统,首先要确定门禁管理中心的位置,了解清楚项目中每个门禁点的位置,根据门禁点的数量、网线的距离,合理设计门禁网络采用单条RS485总线,还是采用多条RS485总线。
多条RS485总线联网制遵循3条原则:
1、单条总线上挂接的控制器数量一般不能超过40台;超过40台控制器的话,建议采用多条总线制,再通过485HUB连上管理电脑。
2、RS485总线长度,理论上是可以达到1200米,由于控制器数量或者通讯环境的复杂性,单条485总线建议不要超过800米。如果超过800米,请改成多路RS485总线,选用485HUB或者中继器来改善通讯环境。
3、门禁控制点与管理中心的分布状况,如果有部分门禁点在管理中心的这边,而有部分门禁点在完全不同的方向,建议采用多路RS485总线
更多知识请参考:浅谈门禁系统的485总线结构的布线规范及调试方法

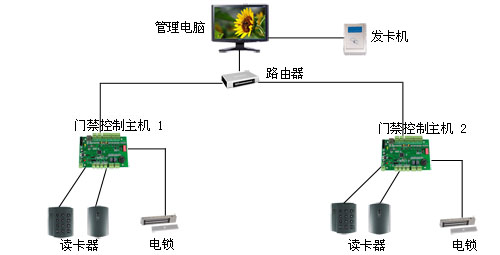

TCP/IP网络门禁—网线的布线技巧

TCP/IP网络的布线相对来讲比较简单,只需要用 普通网线 把控制器直接接入交换机或集线器HUB。
备注:TCP/IP同一时刻通讯时可同时支持多个控制器
可用网线直接连电脑设置,支持局域网控制,支持互联网远程控制


每个门禁控制单元 --- 线材选用及布线技巧

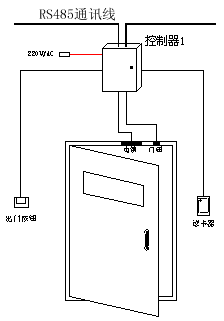

每个门禁控制单元包括:门禁控制器、读卡器、电锁、出门按钮、门磁、红外传感器等,门禁控制器到门的距离一般不要超过100米,以下是单门控制器控制一个门的示意图:
选用线材
1、读卡器线:读卡器到控制器端口之间的线
建议用8芯屏蔽多股双绞网线(其中二芯备用,如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线),数据线 Data1 / Data0互为双绞,线径建议0.5平方毫米以上,最长不可以超过100米,屏蔽线接控制器的GND。
2、出门按钮线:出门按钮到控制器端口之间的线,建议采用两芯线,线径在1.0平方毫米以上。
3、电锁线:电锁到控制器端口之间的线,建议使用两芯电源线,线径在1.0平方毫米以上。
如果超过50米用更粗的线,或者多股并联;或者通过电源的微调按钮,调高输出电压到14V左右。最长不要超过100米。
4、门磁线:门磁到控制器端口之间的线,建议选择两芯线,线径在0.5平方毫米以上,
如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和非法闯入报警功能,门磁线可不接。

门禁设备的安装
首先要了解每种设备的工作原理,控制器是门禁控制单元的核心,其他设备都是接在门禁控制器上,组成一个完整的控制单元,详情请参照各种硬件产品的说明书

门禁控制器的安装

建议安装在门内侧的墙面,天花板上或弱电井等便于维护的地点

读卡器的安装与连接

安装在门外或门内侧,高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低;当进门和出门均要刷卡时,两个读卡器应该相距1米以上,特别要避免里外正对安装,以防干扰。
说明:一般情况下,读卡器的两条电源线和两条数据线,必须接;蜂鸣器和指示灯线不接也能正常使用。
接蜂鸣器(BUZ)线的作用:当控制器收到非法卡刷卡时,读卡器的蜂鸣器想2声或3声报警;合法卡响1声
接指示灯(LED)线的作用:当制器收到非法卡刷卡时,读卡器的指示灯只是瞬间变化;合法卡由红色变成绿色几秒钟(即控制器电锁继电器的执行时间)
读卡器的线脚颜色定义以各家读卡器厂商的说明书为准

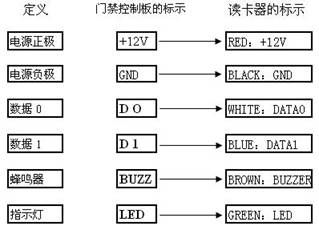

注:门禁控制板 与 读卡器的对应接法如下图:


电锁与电锁电源的安装与连接

电锁的安装比较复杂,也比较关键

1、电插锁的安装

电插锁一般用于单开/双开玻璃门、上有框下无框玻璃门、上下无框玻璃门,单开/双开木门等,装在门的上方靠把手一侧。
下图是单开木门的安装效果图
电插锁通过磁感应上锁。通过扣板上的磁铁感应后才能上锁,扣板一般装在门扇上方,关门后,扣板上的磁铁对正锁内感应开关,感应上锁,因此门关好后能自动上锁。

2、磁力锁的安装

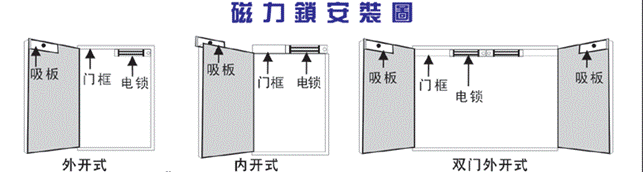

磁力锁一般用于铁门、防火门,下图是防火门安装效果图

3、电锁、门禁控制器与电锁电源的接线
不同性能的电锁有不同的接法,分常开型和 常闭型,由门禁控制器的电锁继电器控制电锁的开启 或 锁闭。

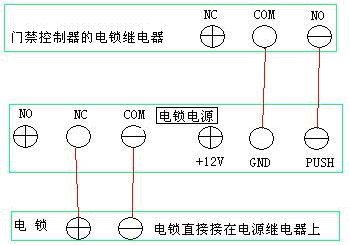

A、与门禁专用电源接法(以WDA-801电源为例),建议使用门禁专用电锁电源
控制板继电器的常开端NO 接电源的PUSH 或 HANDLE,公共端COM接电源负极GND
电锁直接接在电源上:电插锁等常闭锁,电锁正极接电源常闭端NC,负极接公共端COM
电控锁等常开锁,电锁正极接电源常开端NO,负极接公共端COM
B、与普通12VDC电源的接法示意图如下(控制箱里的电源就是如此):

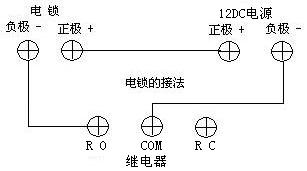

阴极锁、电控锁等常开锁,按下图
电锁正极接电源正极,负极接控制板继电器的常开端NO,公共端COM接电源负极

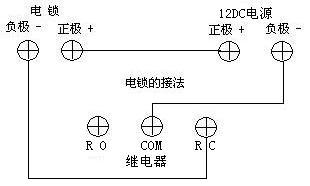

电插锁、磁力锁等常闭锁,按下图
电锁正极接电源正极,负极接控制板继电器的常闭端NC,公共端COM接电源负极

出门按钮 门磁的安装

安装高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。
