>>>干为门禁系统>>>门禁一体机：GW169 |
|
| |
| 产品名称：门禁一体机 |
| 产品型号：GW169 |
| |
| 操作简单，发卡机制作用户卡，计时，计次 |
| 门禁机的三款外观如下：A款，B款，C款 |
| |
| 产品名称 |
门禁一体机 |
门禁一体机 |
门禁一体机 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 产品型号 |
GW169A |
GW169B |
GW169C |
| 大小尺寸 |
115 * 75 * 21 mm |
115 * 75 * 21 mm |
121 * 84 * 22 mm |
| 颜色 |
银灰/深灰 |
银灰/深灰 |
黑色 |
|
| |
| 产品介绍 |
| |
| 写卡脱机使用，建立黑名单 |
门禁一体机读写IC卡第九扇区数据；
感应距离5-10CM。 |
1. 识别速度超高；
2. 极高的防冲突性，可同时识别超过200个标识；
3. 定向型读写器的读写角度可人为调整，范围达360°；
4. 读写器不受金属干扰，无需特定非金属机箱固定；
5. 高可靠性，适应工业(如工矿)环境；
6. 高抗干扰性，对现场各种干扰源无特殊要求，优秀的防雷设计；
7. IC卡和读写器之间可实现双向高速数据交换，数据安全得到充分保障；
8. IC卡的射频发射率和功耗极低，无辐射，更健康，更安全； |
| |
| 应用范围：门禁控制系统，对讲门禁系统，呼梯型电梯系统 |
| |
| ·产品概述 |
| GW169门禁控制器由主控板、状态指示灯、塑胶外壳、开关电源等组成的一门控制器。可管理相对独立的一个通道（门），产品采用标准结构设计，利用感应式智能卡的方便性、唯一性，结合电控锁、门磁感应开关、等设备，并配合管理软件，共同组成了智能化的出入口控制管理系统。该产品采用读写IC卡内控制信息进行控制，既免除了联网型门禁的烦琐布线，又可控制用户卡的有效期，同时可采用电脑管理用户信息，方便简捷。 |
| |
| 一、产品特点 |
| |
| 该产品系针对大型联网型控制器人员管理方便，但系统布线工作量大，造价高及非联网型门禁安装简便，成本低，但人员授权管理困难的特点，满足中小用户经济实用，又有一定的人员管理功能的使用需求，采用主控制器+嵌入读卡器的非联网门禁通用结构设计，利用读写IC卡中控制信息的方式进行人员授权控制，免除主控制器与管理电脑之间的通讯布线，提高了经济实用性及灵活性。采用上述的结构设计，具有结构简单，方便施工安装的特点。可满足用户简单的门禁出入控制及必要的人员授权控制，不保留进出刷卡记录。 |
| |
| ·多重防护： |
控制器电源输入具有过流、过压、反向接入保护
输入、输出接口具有光电隔离保护 |
| |
| 二、产品功能 |
| ·开门方式灵活： |
| 具有双向刷卡开门、单向刷卡开门、按钮开门等多种开门方式 |
| |
| 三、基本参数 |
| ·性能参数： |
可控门数： 1 门 识别方向： 单向（进出双向，外接读卡器）
发卡数量： 无限制 事件记录： 无
数据存储： 数据可保存100年 识别卡种： IC卡
读卡速度： 小于0.1秒,支持多种维根格式读卡器 刷卡间隔： 小于0.5秒
通讯方式： 无 状态指示： 工作、读卡状态指示 |
| |
| ·电气参数： |
工作电源：7～35VDC 功耗1W
工作电流：小于150mA（不含驱动电锁及读卡器） |
| |
| ·物理参数： |
工作温度： -20℃～70℃ 相对湿度： 0～95%无冷凝
接线方式： 接线端子 安装型式： 塑胶外壳明装
物理尺寸： 121 X 84 X 22 mm； 整机质量： 0.2㎏ |
| |
| 常规配置： |
每个门的配置
1、单门门禁控制器SW169C, 1 台
2、电锁 电插锁/磁力锁/电控锁, 1 把
3、电源 DC12V, 1 个
4、出门按钮， 1 个 |
发卡部分
5、专用发卡器 RC8008, 1 台
7、门禁管理软件 ,1 套
8、管理电脑, 1 台 |
| |

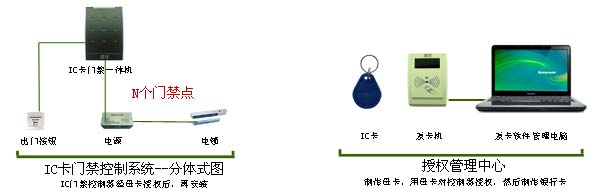

| IC卡门禁系统工作原理示意图--门禁一体机 |
 |
 |
| 门禁控制单元 |
发卡系统 |
|
| |
 |
| |
| 产品名称：门禁发卡机 |
| 产品型号：RC8008 |
| |
点击图片欣赏大图 |
门禁是读写IC卡第九扇区资料 |
| |
Mifare可读写发卡器：
USB输出：
USB取电：
感应距离4~8cm |
|
| |
