浅谈门禁系统的RS485总线结构的布线规范及调试方法


RS485网线:电脑到控制器,以及控制器与控制器之间的通讯线。建议使用4芯双绞屏蔽网线。线径在0.5平方毫米以上。
485总线是一种用于设备联网的经济型的传统的工业总线方式,通讯质量是需要根据施工经验进行测试和调试的,485总线虽然简单,但必须严格安装施工规范进行布线,RS485总线的布置与RS485的通讯质量非常重要。
对于大型门禁系统,首先要确定门禁管理中心的位置,了解清楚项目中每个门禁点的位置,根据门禁点的数量、网线的距离,合理设计门禁网络采用单条RS485总线,还是采用多条RS485总线。
多条RS485总线联网制遵循3条原则:
1、单条总线上挂接的控制器数量一般不能超过40台;超过40台控制器的话,建议采用多条总线制,再通过485HUB连上管理电脑。
2、RS485总线长度,理论上是可以达到1200米,由于控制器数量或者通讯环境的复杂性,单条485总线建议不要超过800米。如果超过800米,请改成多路RS485总线,选用485HUB或者中继器来改善通讯环境。
3、门禁控制点与管理中心的分布状况,如果有部分门禁点在管理中心的这边,而有部分门禁点在完全不同的方向,建议采用多路RS485总线

单条RS485总线要严格几个施工规范

1、单条RS485总线一定要采取“手牵手式” 的总线结构,坚决杜绝星型连接和分叉连接。地址码由近及远设置,即管理电脑接1号控制器,2号接1号,3号接2号,依次类推……
2、设备供电的交流电及机箱一定要真实接地,而且接地良好。有很多地方表面上有三角插座,其实根本没有接地,要小心。接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量,保护485总线设备和相关芯片不受伤害。
3、线材一定要用线径0.5平方毫米以上的多股屏蔽双绞网线;多股是为了备用。单独套用PVC管,避免和强电走在一起,以免强电对其干扰。
4、485+ 和485- 一定要互为双绞,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好。不采用双绞线,是极端错误的。
5、串联RS485转换器和所有门禁控制器的参考地GND,将多股双绞网线中剩余的一根或全部用于串联GND;参考地未接好,也影响通信时通时不通,主要来自分布电容的影响。
6、网络通信线的屏蔽层连接起来接大地。
7、还有在485总线的最后一台控制器的485+ 和 485- 之间并联一个120欧姆的终端电阻来改善通讯质量。

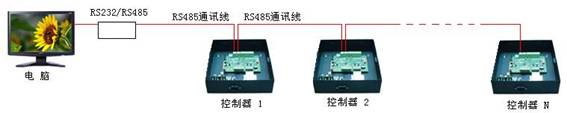

例1 单条485总线示意图

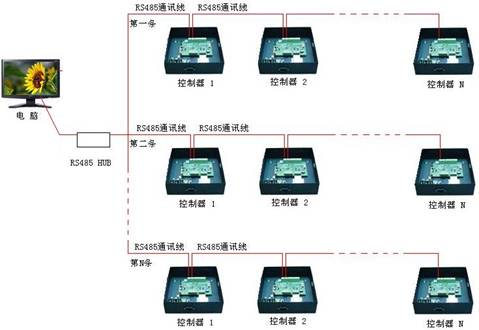

例2 多条485总线示意图(485HUB)
